冷冻式干燥机

分享
  • 常规参数
  • 工作原理
  • 工艺流程
  • 配置功能
  • 选型说明
    • 空气处理量:0.85-210Nm³/min(可接受订制)

      进气压力:0.2MPa-1.0MPa(中高压可接受订制)

      进气温度:常温型≤45℃,高温型≤80℃

      冷却方式:风冷(水冷)

      压力露点:2-10℃(0.7MPa)

      制冷剂:R22

      压力损失:0.02MPa

      冷却水温度:≤32℃(水冷)

      冷却水压力:0.2MPa-0.4MPa(水冷)

      装机环境:干燥、通风良好且无尘埃之场所


      利用降温除湿的原理来对压缩空气进行干燥处理。通过降低压缩空气中的气体温度至使用压力露点温度以下,从而将空气中所含的水蒸汽、油雾冷凝成液体,然后分离出来,由自动排水器排出机外,从而减少压缩空气中的含水量,达到干燥、净化压缩空气的目的。


      冷冻式干燥机

      ① 制冷系统特点

          1、冷干机外壳为国产,部件均采用世界知名品牌,性能优越。
          2、超大蒸发面积,换热面积与空气处理量的比值高达1.5(一般仅为1.1-1.2)传热温差小,设计容量富余10%-15%,确保在临界状态时保持良好的除水效果,有效降低蒸发器出口空气温度,露点更稳定;
          3、采用独特的截污排水设计和汽水分离结构,排水可靠,分离效率高;
          4、热交换器--蒸发器采用平行列管式,比大部分的冷干机采用的水平列管式的传热效果好2.13倍。
          5、抗震能力强,运转噪音低,距冷干机1.0m处噪音<50dB(A)。
          6、冷干机性能可靠,寿命长,保证设备连续无故障运行在2万小时以上。


      ② 控制系统特点

          1、冷干机的启动、运转、停机、停电启动均选用手动控制,具有完善的压力、温度显示。调节阀门的开启具有自动调节、故障保护停机、系统保护停机功能。
          2、保护功能:冷媒高压自动保护;冷媒低压自动保护;
             空气过载自动保护;电流过载自动保护;
             冷却水自动保护; 制冷量自动调节及保护;
          3、显示功能:压缩空气进口压力显示;压缩空气出口压力显示;
             冷媒高压显示;冷媒低压显示;
             压缩空气运行状况显示;



      ③ 电路设计

          电器原件选用高档部件,稳定性高、故障率非常驻低;布线合理,便利检修。


      嘉圣公司细心针对每个不同的用户,研究并开发出了不同的冷冻式干燥机的品种,按其适应环境来分,有高温型和低温型两种:

      1.高温型冷冻式干燥机(JCD型)


          高温型冷干机按其冷却空气的方式又可分为高温风冷式冷干机(JCD-XXXGF)和高温水冷式冷干机(JCD-XXXGW);高温型冷干机空气入口温度在65℃-80℃之间,环境温度在38℃-40℃之间;

      2.低温型冷冻式干燥机(JAD型)

          低温型冷干机按其冷却空气的方式也可分为低温风冷式冷干机(JAD-XXXNF)和低温水冷式冷干机(JAD-XXXNW);低温型冷干机空气入口温度在42℃-45℃之间,低温型水冷机水入口温度在32℃-35℃之间;水入口压力在0.27MPa-0.4MPa之间。
      常规冷冻冻式干燥机最高使用压力为1.0MPa。
      高压冷干机可接受订做。

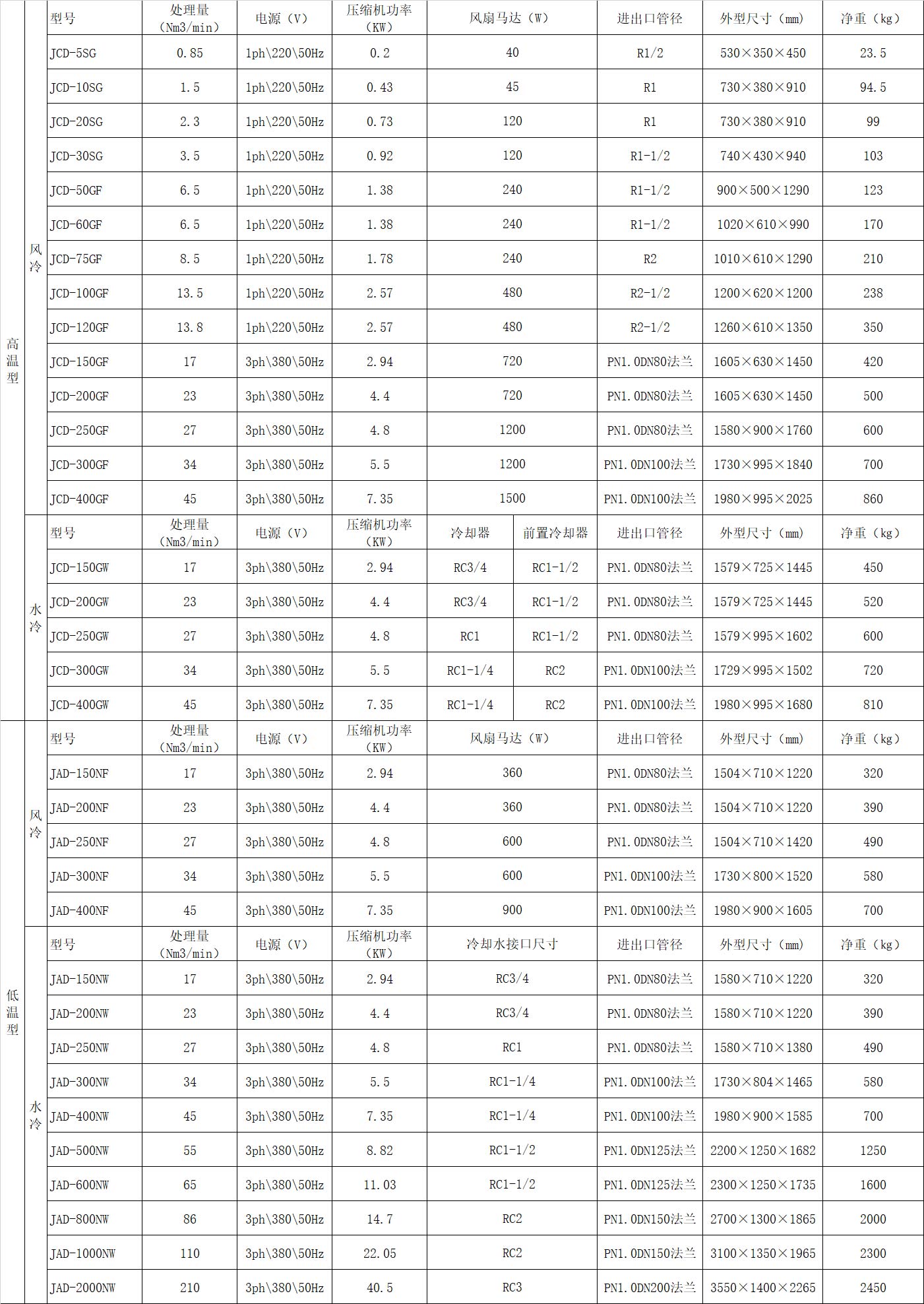

      冷冻式干燥机

      备注:

      1、以上处理量为标准状况下额定处理量,如环境温度、进风温度、压力露点、使用压力与标准状况相差太多,清咨询经销商,以便正确选型。

      2.以上冷冻式干燥机处理效果达到2-100C压力露点。

      3.客户有特殊要求的及100m³以上的接受订做。

      4.喷涂及橡胶底片行业不建议采用JCD-50GF及JCD-100GF。
